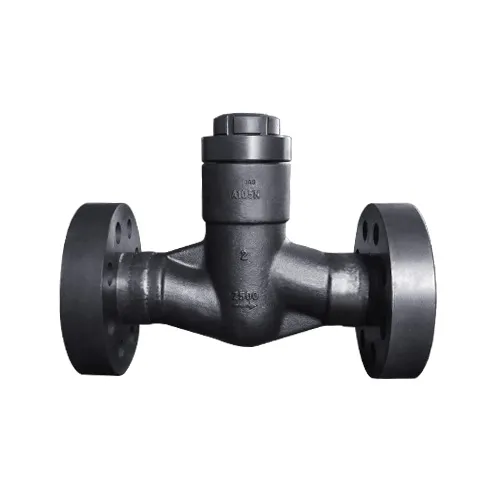

วาล์วตรวจสอบการแกว่งแรงดันซีล

ไม่มีการสอดใส่ขาบานพับด้านนอกเพื่อลดความเป็นไปได้ในการรั่วไหลของรอยต่อพินและการให้บริการในสายการผลิต
หน่วยกรงกระชับ: ชิ้นส่วนที่เคลื่อนที่ทั้งหมดจะถูกยึดกับพาหะและสามารถถอดออกได้ง่ายสำหรับบริการ

ส่งคำถาม

คุณสมบัติและประโยชน์

การออกแบบซีลแรงดันของ Diantai

●ไม่มีการสอดใส่ขาบานพับด้านนอกเพื่อขจัดความเป็นไปได้ของการรั่วไหลของรอยต่อพินและการให้บริการในสายการผลิต

●หน่วยกรงกระชับ: ชิ้นส่วนที่เคลื่อนที่ทั้งหมดจะถูกยึดกับพาหะและสามารถถอดออกได้ง่ายสำหรับบริการ

●เบาะนั่ง / แผ่นฟลุจซ์เป็นโลหะผสม CoCr และพื้นผิวเรียบและเคลือบผิวด้วยกระจกเงาเพื่อความต้านทานต่อการกัดกร่อนและอายุการใช้งานที่ยาวนาน เป็นรอยต่อกับร่างกาย

●สามารถหมุนแผ่นบางส่วนเพื่อปิดเครื่องได้อย่างแน่นหนา ในตำแหน่งที่เปิดเต็มที่จะหยุดพัก

●แบริ่งอัลลอย CoCr สำหรับขาบานพับ

●บริการออนไลน์แบบง่ายๆ ทุกชิ้นส่วนสามารถเข้าถึงได้ง่ายสำหรับการบำรุงรักษา สามารถวางซ้อนใบหน้าได้อีกครั้ง

●หมวกปลอม

●ช่วงขนาด

● NPS 1/2 - 24
(DN 50 - 600)

●การจัดระดับความดัน

●คลาส ASME
900 - 2500

●การเชื่อมต่อมาตรฐาน

●เชื่อมซ็อกเก็ต

CLASS 600 ~ 2500 แรงดันน้ำมันหล่อลื่นตราประทับ SWING CHEEK VALVE

ฝาครอบปิดผนึกความดันแผ่นดิสก์แกว่ง

แหวนที่นั่งแบบเกลียวหรือแบบเชื่อม

ASTM A216 WCB, A217 Wc6, A351 Cf8, A351 CF8M,

A351 Cf3, A351 CF3M, A351 CN7M

การปฏิบัติตามมาตรฐาน

การออกแบบและการผลิต: ANSIB16.34, API 6D, BS1868

หันหน้าเข้าหากัน (สิ้นสุดจนจบ): ANSIB16.10, API 6D

การเชื่อมต่อแบบปีกนก: 2 ~~ 24 ~ ถึง ANSIB16.5

ปลายรอยบุช: ANSIB16.25

การทดสอบและการตรวจสอบ: API 598, API 6D

A. แหวนสำรอง: ดูดซับแรงกดโดยความดันภายใน

บี. แหวนแรงดึง: ช่วยป้องกันปะเก็นโลหะอ่อน

C. ปะเก็นการออกแบบเชิงมุมที่ไม่ซ้ำกันให้การปิดผนึกที่เหนือกว่า

รายการวัสดุ
NO	ชื่อชิ้นส่วน	วัสดุ
16	พินแยก	สแตนเลส
15	เครื่องซักผ้า	สแตนเลส
14	หมุดแผ่นดิสก์	ซีเอส / เอสเอส
13	ขาบานพับ	ซีเอส / เอสเอส
12	แหวนที่นั่ง	CS + SS / SS / SS + STL (ดูวัสดุในร่างกาย)
11	จาน	CS + SS / SS / SS + STL (ดูวัสดุในร่างกาย)

NO	ชื่อชิ้นส่วน	WCB	LCB	WC6	WC9
10	แกนโยกและน๊อต	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
09	ครอบฝาครอบและน๊อต	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
08	ปะเก็น	เหล็กอ่อน	เหล็กอ่อน	SS304	SS304
07	แหวนดัน	A182 F6a	A182 F304	A182 F11	A182 F22
06	สำรองแหวน	A182 F6a	A182 F304	A182 F11	A182 F22
05	แอก	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
004	หลักการ	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
03	ปก	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
02	หมวกผู้หญิงรูปฝาชี	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	ร่างกาย	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

NO	ชื่อชิ้นส่วน	C5	LCB	WC6	WC9
10	แกนโยกและน๊อต	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7	A193 Gr B7 / A194 Gr 2H	A193 Gr B7 / A194 Gr 2H
09	ครอบฝาครอบและน๊อต	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7	A193 Gr B7 / A194 Gr 2H	A193 Gr B7 / A194 Gr 2H
08	ปะเก็น	SS304	SS304	SS304	SS316
07	แหวนดัน	A182 F5	A182 F22	A182 F304	A182 F316
06	สำรองแหวน	A182 F5	A182 F22	A182 F304	A182 F316
05	แอก	A217 Gr C5	A217 Gr C15	A351 Gr CF8	A351 Gr CF8M
004	หลักการ	A217 Gr C5	A217 Gr C15	A351 Gr CF8	A351 Gr CF8M
03	ปก	A217 Gr C5	A217 Gr C15	A351 Gr CF8	A351 Gr CF8M
02	หมวกผู้หญิงรูปฝาชี	A217 Gr C5	A217 Gr C15	A351 Gr CF8	A351 Gr CF8M
01	ร่างกาย	A216 Gr WCB	A217 Gr C15	A351 Gr CF8	A351 Gr CF8M

ชั้นวาล์วตรวจสอบข้อต่อ SWING SECURE CLASS 600 ~ 2500

ขนาด
ชั้น 600
ขนาด	นิ้ว	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20
L, L1	มิลลิเมตร	292	330	355	431	508	558	660	787	838	889	991	1092	1194
L1-SP	มิลลิเมตร	178	216	245	304	381	457	584	711	812	889	991	1092	1194
H	มิลลิเมตร	240	265	275	325	370	425	500	555	610	725	755	850	925
WT. (โดยประมาณ)	กิโลกรัม	20	38	45	45	95	125	220	330	505	595	800	1150	1600

ขนาด
ชั้น 900
ขนาด	นิ้ว	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18
L, L1	มิลลิเมตร	368	419	381	457	559	609	736	838	965	1029	1130	1219
L1-SP	มิลลิเมตร	368	254	305	355	432	508	660	787	914	991	1092	1219
H	มิลลิเมตร	250	580	290	335	380	440	510	570	620	730	790	860
WT. (โดยประมาณ)	กิโลกรัม	44	57	75	105	140	230	440	590	870	1085	1225	1700

ขนาด
ชั้น 1500
ขนาด	นิ้ว	2	2-1 / 2	3	4	5	6	8	10	12	14	16
L, L1	มิลลิเมตร	368	419	470	546	673	705	832	991	1130	1257	1384
L1-SP	มิลลิเมตร	216	254	305	406	483	559	711	864	991	1067	1194
H	มิลลิเมตร	265	295	310	345	385	460	515	590	645	765	800
WT. (โดยประมาณ)	กิโลกรัม	65	72	80	125	160	300	525	960	1130	1450	2100

ขนาด
ชั้น 2500
ขนาด	นิ้ว	2	2-1 / 2	3	4	5	6	8	10	12
L, L1	มิลลิเมตร	451	508	578	673	794	914	1022	1270	1422
L1-SP	มิลลิเมตร	279	330	368	457	533	610	762	914	1014
H	มิลลิเมตร	280	310	325	370	425	500	525	630	695
WT. (โดยประมาณ)	กิโลกรัม	78	95	110	205	395	495	900	1300	1950

แนะนำเกียร์ ขนาดตามคำขอ ชื่อย่อ: SP-Short pattern
